DJI Zenmuse L3 – nowy LiDAR DJI do geodezji, mapowania i skanowania 3D
W świecie pomiarów z powietrza precyzja to wszystko. Właśnie dlatego DJI wprowadziło nowy system LiDAR DJI – DJI Zenmuse L3. To następca popularnego modelu L2, który podnosi poprzeczkę w zakresie dokładności, zasięgu, gęstości chmury punktów i efektywności pracy.
Zenmuse L3 łączy długi zasięg pomiarowy, podwójną kamerę RGB 100 MP, precyzyjny system pozycjonowania POS oraz zaawansowane tryby skanowania. Dzięki temu zmienia sposób, w jaki profesjonaliści realizują mapowanie terenu, inspekcje infrastruktury, analizy przestrzenne i projekty z zakresu geodezji.
DJI Zenmuse L3 – najważniejsze możliwości
- LiDAR 1535 nm umożliwia pozyskiwanie danych z obiektów o niskiej refleksyjności.
- Zasięg do 950 m pozwala realizować pomiary z większej wysokości i z wyższą wydajnością.
- Do 2 milionów impulsów na sekundę zapewnia bardzo gęstą chmurę punktów.
- Obsługa do 16 odbić wspiera pomiary w roślinności, lasach i trudnym terenie.
- Podwójna kamera RGB 100 MP umożliwia jednoczesne tworzenie danych LiDAR, DOM i DEM.
- Integracja z DJI Matrice 400 pozwala pokryć do 10 km² w jednym locie i nawet 100 km² dziennie.
Zenmuse L3 – nowy standard dla dronów w geodezji
Drony w geodezji stały się jednym z najważniejszych narzędzi do szybkiego pozyskiwania danych przestrzennych. W połączeniu z systemami LiDAR pozwalają tworzyć dokładne chmury punktów, modele terenu, ortofotomapy, profile wysokościowe i analizy przestrzenne bez konieczności czasochłonnych pomiarów naziemnych.
DJI Zenmuse L3 został zaprojektowany dla użytkowników, którzy potrzebują maksymalnej precyzji i wydajności. To rozwiązanie dla geodetów, firm inżynieryjnych, energetyki, leśnictwa, budownictwa, administracji, służb technicznych i zespołów realizujących duże projekty mapowania z powietrza.
W porównaniu do poprzedniej generacji Zenmuse L3 oferuje większy zasięg, mniejszą plamkę lasera, wyższą gęstość danych, obsługę większej liczby odbić oraz nowy podwójny system kamer RGB. Dzięki temu pozwala uzyskać bardziej szczegółowe i kompletne dane nawet w trudnych warunkach terenowych.

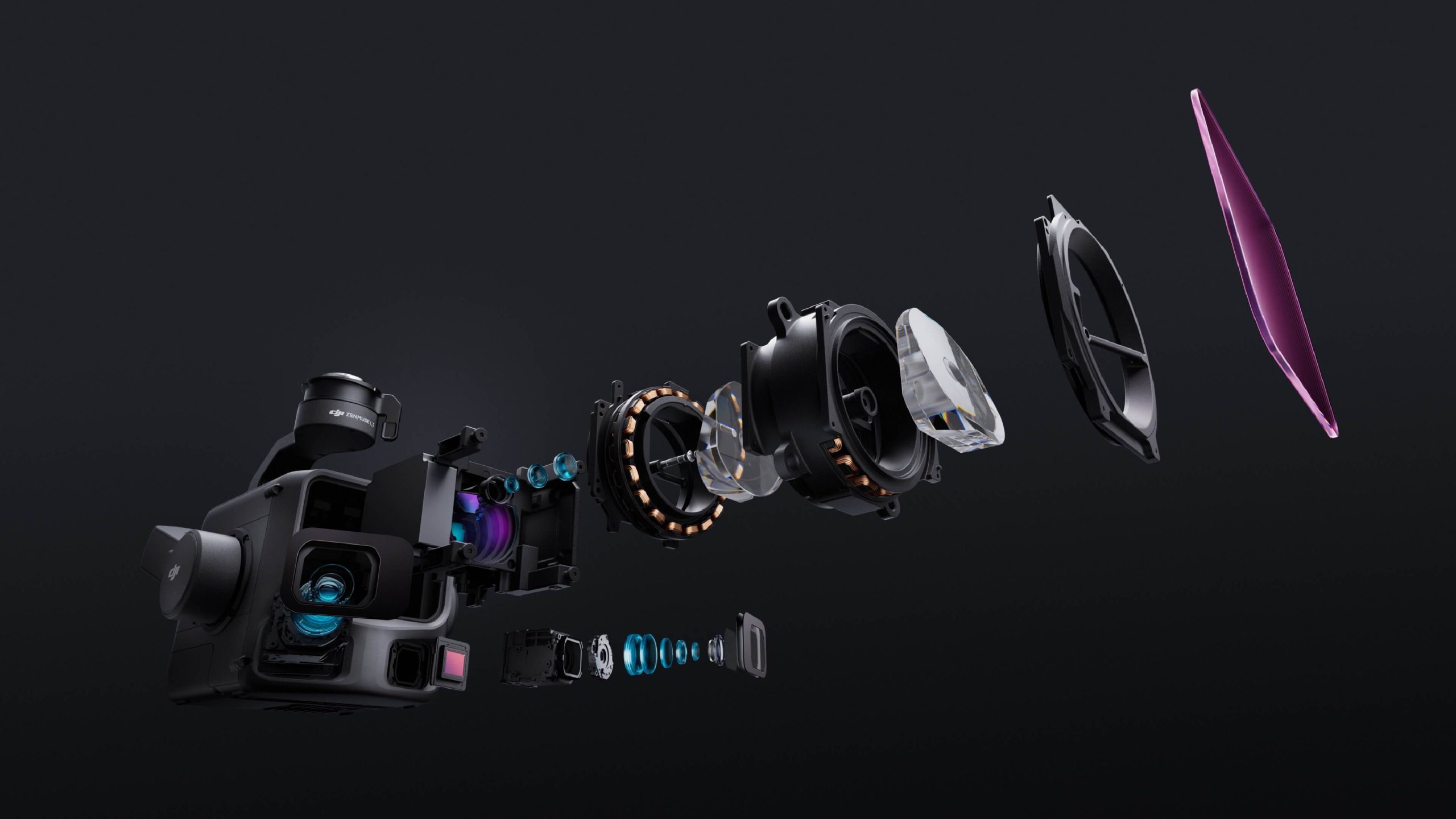

Co nowego w Zenmuse L3?
Nowa głowica DJI to wyraźny skok technologiczny. Sercem systemu jest LiDAR o długości fali 1535 nm, który pozwala uzyskiwać dane z obiektów o bardzo niskiej refleksyjności – nawet 10%. W praktyce oznacza to, że Zenmuse L3 może skutecznie rejestrować ciemną ziemię, gęstą roślinność, elementy infrastruktury i cienkie przewody energetyczne.
Dzięki częstotliwości emisji impulsów do 2 milionów na sekundę oraz obsłudze nawet 16 zwrotów, system tworzy bardzo gęstą i dokładną chmurę punktów. To szczególnie ważne w projektach, w których liczy się odwzorowanie terenu pod roślinnością, analiza linii energetycznych lub wykrywanie drobnych elementów infrastruktury.
Istotną zmianą jest również mniejszy rozmiar plamki laserowej. W Zenmuse L3 jest ona pięć razy mniejsza niż w modelu L2, co pozwala lepiej rozdzielać blisko położone obiekty i uzyskiwać wyraźniejsze dane. Dla geodezji oznacza to dokładniejsze modele terenu, bardziej precyzyjne przekroje i wyższą jakość danych wejściowych do dalszych analiz.
Trzy tryby skanowania – pełna kontrola nad danymi
DJI zadbało o to, aby Zenmuse L3 sprawdzał się w różnych typach misji. Operator może wybrać jeden z trzech trybów skanowania, dopasowując charakter pracy do rodzaju obiektu, terenu i oczekiwanej gęstości danych.
- Linear – równomierne pokrycie terenu, idealne do klasycznych pomiarów topograficznych i opracowań geodezyjnych.
- Star-Shaped – skanowanie pod wieloma kątami, przydatne w terenach zalesionych, miejskich i w obszarach o złożonej strukturze.
- Non-Repetitive – dynamiczny tryb do inspekcji konstrukcji o złożonych kształtach, takich jak słupy, mosty, linie energetyczne i obiekty przemysłowe.
Taka elastyczność pozwala dopasować parametry pracy do każdego projektu – od leśnictwa i geodezji przemysłowej po inwentaryzację infrastruktury oraz skanowanie obiektów trudno dostępnych.
Podwójna kamera 100 MP – więcej niż obraz
Zenmuse L3 to nie tylko zaawansowany skaner LiDAR, ale również pełnoprawne narzędzie do precyzyjnego obrazowania terenu. Dzięki dwóm kamerom RGB o rozdzielczości 100 megapikseli, wyposażonym w matryce 4/3 CMOS i migawkę mechaniczną, system dostarcza zdjęcia o wysokiej szczegółowości i naturalnym odwzorowaniu barw.
Tak duża rozdzielczość w połączeniu z szerokim kątem widzenia 107° sprawia, że każda misja lotnicza obejmuje większy obszar przy jednym przelocie. Operator może ograniczyć liczbę nalotów, skrócić czas pracy w terenie i jednocześnie pozyskać dane przydatne zarówno do mapowania LiDAR, jak i opracowań fotogrametrycznych.
Podczas jednej operacji Zenmuse L3 rejestruje dane zarówno dla ortofotomap DOM, jak i numerycznych modeli wysokościowych DEM. Synchronizacja danych LiDAR i RGB w czasie rzeczywistym zapewnia dopasowanie warstw, pozwalając uzyskać spójny obraz przestrzenny o wysokiej dokładności.
Precyzja, która robi różnicę
Zenmuse L3 został zaprojektowany z myślą o użytkownikach, dla których dokładność pomiaru jest kluczowym elementem sukcesu projektu. System osiąga precyzję 3 cm w pionie i 4 cm w poziomie przy wysokości lotu 120 m, co pozwala tworzyć mapy w skalach 1:500, 1:1000 oraz 1:2000.
Za tę dokładność odpowiada zaawansowany system POS, czyli Position and Orientation System. Zapewnia on wysoką dokładność kątową, stabilność danych i spójność pomiarów nawet podczas długich misji. W połączeniu z dronem DJI Matrice 400 Zenmuse L3 oferuje pełną synchronizację pozycji, orientacji i czasu.
Każdy lot dostarcza kompletny zestaw danych gotowych do analizy. W wielu projektach pozwala to ograniczyć liczbę naziemnych punktów GCP, skrócić przygotowanie misji i zwiększyć efektywność pracy w terenie. To właśnie dlatego LiDAR DJI jest coraz częściej wybierany przez firmy, które chcą rozwijać nowoczesne pomiary lotnicze.
Wydajność, która imponuje

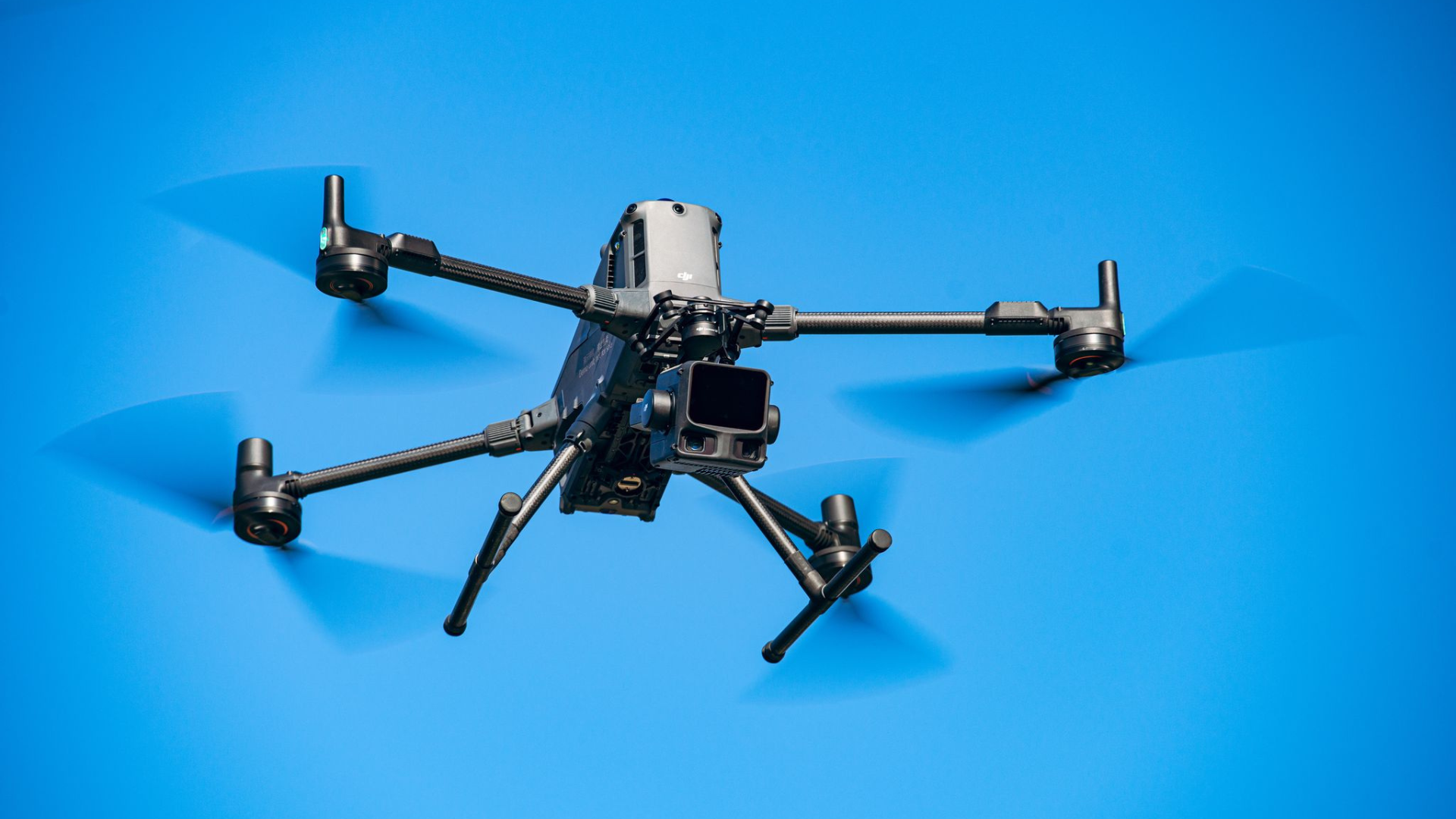

Zenmuse L3 to rozwiązanie stworzone z myślą o maksymalnej efektywności pracy. W połączeniu z dronem DJI Matrice 400 system potrafi pokryć do 10 km² terenu w jednym locie, a w ciągu dnia nawet 100 km². Taka wydajność sprawia, że duże projekty mapowania, inwentaryzacji lub inspekcji infrastruktury można zrealizować znacznie szybciej niż tradycyjnymi metodami.
Zaawansowana integracja LiDAR, kamer RGB i systemu pozycjonowania POS pozwala gromadzić dane LiDAR i obrazowe jednocześnie. Eliminuje to konieczność wykonywania osobnych nalotów i usprawnia cały proces pozyskiwania danych.
Dodatkowo tryb Power Line Follow umożliwia automatyczne śledzenie linii energetycznych na wysokości do 130 m, zapewniając precyzyjne odwzorowanie korytarzy przesyłowych. To duże usprawnienie dla ekip energetycznych, geodezyjnych i inżynieryjnych, które mogą wykonywać skomplikowane inspekcje szybciej, bezpieczniej i z większą precyzją.
Zastosowania DJI Zenmuse L3
Nowy system DJI znajdzie zastosowanie wszędzie tam, gdzie liczy się precyzja, wydajność i możliwość pozyskania szczegółowych danych przestrzennych z powietrza.
- Geodezja i kartografia – szybkie tworzenie map, chmur punktów i modeli 3D o wysokiej dokładności.
- Leśnictwo i środowisko – analiza ukształtowania terenu, struktury drzewostanu, biomasy i warstw pod koronami drzew.
- Energetyka – inspekcje linii przesyłowych, słupów, korytarzy energetycznych i infrastruktury technicznej.
- Budownictwo – kontrola postępu prac, pomiary objętości, analiza deformacji i dokumentacja placów budowy.
- Służby ratunkowe – szybkie mapowanie terenów dotkniętych katastrofami, osuwiskami, powodziami lub awariami infrastruktury.
Drony w geodezji z sensorem Zenmuse L3 pozwalają ograniczyć czas pracy terenowej, zwiększyć bezpieczeństwo zespołów i uzyskać bardziej kompletne dane do opracowań projektowych oraz inżynieryjnych.
Ekosystem DJI – dane od planowania do opracowania
Zenmuse L3 to nie tylko precyzyjny sensor LiDAR, ale element całego ekosystemu DJI Enterprise. Dzięki temu użytkownik otrzymuje kompletny proces pracy: od planowania lotu, przez pozyskanie danych, po ich przetwarzanie i finalne opracowanie.
DJI Pilot 2 umożliwia intuicyjne planowanie misji, automatyczne ustawienia trasy oraz podgląd chmury punktów w czasie rzeczywistym. DJI Terra odpowiada za przetwarzanie danych LiDAR i tworzenie szczegółowych modeli 3D. FlightHub 2 pozwala zarządzać danymi w chmurze, prowadzić analizy i współdzielić wyniki z zespołem. Na końcowym etapie DJI Modify wspiera klasyfikację punktów oraz generowanie warstw CAD, modeli TIN, DEM i konturów wysokościowych.
Całość działa w jednym, spójnym środowisku, co ogranicza konieczność korzystania z wielu zewnętrznych aplikacji. Dla firm geodezyjnych i inżynieryjnych oznacza to prostszy workflow, wyższą zgodność danych i większą kontrolę nad całym procesem.
Bezpieczeństwo i trwałość
Zenmuse L3 został zaprojektowany z myślą o pracy w trudnych warunkach terenowych, gdzie niezawodność sprzętu ma kluczowe znaczenie. Dzięki klasie ochrony IP54 urządzenie jest odporne na pył, kurz i zachlapania, co pozwala wykonywać pomiary na placach budowy, w terenie leśnym, w środowisku przemysłowym i podczas wymagających misji terenowych.
Równie wysoki poziom zabezpieczeń dotyczy danych. Informacje zapisywane na kartach pamięci CFexpress™ są szyfrowane, co chroni je przed nieautoryzowanym dostępem. Dodatkowo transmisja obrazu pomiędzy dronem a kontrolerem odbywa się w standardzie AES-256.
W efekcie użytkownik otrzymuje nie tylko precyzyjny, ale również bezpieczny i odporny system pomiarowy, gotowy do pracy tam, gdzie liczy się niezawodność, poufność danych i ciągłość działania.
DJI Zenmuse L3 – szybkie podsumowanie parametrów
Najważniejsze cechy Zenmuse L3
| Obszar | Możliwości DJI Zenmuse L3 |
|---|---|
| LiDAR | Długość fali 1535 nm, do 2 milionów impulsów na sekundę, do 16 odbić |
| Zasięg | Do 950 m przy odpowiednich parametrach pracy |
| Kamery RGB | Dwie kamery 100 MP, matryce 4/3 CMOS, szeroki kąt widzenia 107° |
| Dokładność | Około 3 cm w pionie i 4 cm w poziomie przy wysokości 120 m |
| Wydajność | Do 10 km² w jednym locie i do 100 km² dziennie z DJI Matrice 400 |
| Zastosowania | Geodezja, mapowanie, leśnictwo, energetyka, budownictwo, inspekcje i modele 3D |
Podsumowanie
DJI Zenmuse L3 to nie tylko kolejny czujnik LiDAR. To kompletne narzędzie do profesjonalnego pozyskiwania danych przestrzennych, które łączy duży zasięg, wysoką dokładność, wydajność i prostotę obsługi.
Dzięki Zenmuse L3 mapowanie, inspekcje i modelowanie 3D stają się szybsze, łatwiejsze i bardziej precyzyjne. System szczególnie dobrze odpowiada na potrzeby branży geodezyjnej, energetycznej, inżynieryjnej, budowlanej i środowiskowej.
Jeśli szukasz rozwiązania, które pozwoli zobaczyć więcej, dalej i dokładniej, Zenmuse L3 może stać się nowym standardem pracy w Twoich projektach pomiarowych.
Najczęściej zadawane pytania
Z jakim statkiem powietrznym jest kompatybilny Zenmuse L3? Na jakim interfejsie gimbala można go zamontować?
Kompatybilny z DJI Matrice 400. Wymaga użycia pojedynczego złącza gimbala Zenmuse L3. Złącze gimbala powinno być podłączone do portu E1 na spodzie drona, aby zachować pełną dokładność mapowania.
Jaki jest poziom ochrony Zenmuse L3?
Zenmuse L3 osiąga klasę ochrony IP54 zgodnie ze standardem IEC60529 w kontrolowanych warunkach laboratoryjnych. Przed montażem należy upewnić się, że interfejs i powierzchnia gimbala są suche, a pokrywka gniazda karty CFexpress™ jest czysta i zamknięta. Poziom ochrony może zmniejszać się wraz z normalnym użytkowaniem.
Jaka jest częstotliwość emisji impulsów lasera Zenmuse L3 i ile odbić obsługuje?
Zenmuse L3 obsługuje 4, 8 i 16 odbić przy 100 kHz oraz 350 kHz, 4 i 8 odbić przy 1000 kHz oraz 4 odbicia przy 2000 kHz.
Jak zmienia się zasięg Zenmuse L3 przy różnych częstotliwościach impulsów lasera?
Przykładowe wartości zasięgu przy 10% refleksyjności to: 290 m przy 2000 kHz, 400 m przy 1000 kHz, 700 m przy 350 kHz oraz do 950 m przy 100 kHz. Rzeczywisty zasięg zależy od refleksyjności obiektu, warunków widoczności, kąta pomiaru i parametrów lotu.
Ile trybów skanowania ma Zenmuse L3 i do czego służą?
Zenmuse L3 ma trzy tryby skanowania: liniowy do precyzyjnego mapowania terenu, gwiazdkowy do lasów i gęstej zabudowy oraz nierepetytywny do rekonstrukcji wież, słupów i złożonych struktur.
Jakie ulepszenia wprowadzono w Zenmuse L3 względem poprzedniej generacji?
Najważniejsze ulepszenia obejmują mniejszą plamkę lasera, obsługę do 16 odbić, większy zasięg, lepszą dokładność, nowy podwójny system kamer RGB 100 MP oraz wyższą wydajność pracy z DJI Matrice 400.
Do czego służy podwójna kamera RGB 100 MP?
Podwójna kamera RGB 100 MP zwiększa poziomy kąt widzenia do 107° i umożliwia jednoczesne tworzenie map ortofoto DOM oraz modeli wysokościowych DEM w jednym locie.
Jakiego typu karty pamięci CFexpress™ wymaga Zenmuse L3?
Zalecana jest karta CFexpress™ Type B 1 TB dołączona do zestawu. Użycie innych kart może powodować spadek prędkości zapisu i obniżenie jakości danych.
Jaka jest różnica między trybem 100 MP a 25 MP?
Tryb 100 MP zapewnia więcej szczegółów i większy rozmiar danych, dlatego jest zalecany przy wyższych lotach. Tryb 25 MP oferuje lepszy stosunek sygnału do szumu, mniejsze pliki i sprawdza się przy lotach do około 150 m.
Czy złącze gimbala Zenmuse L3 obsługuje inne ładunki DJI Enterprise?
Nie. Złącze gimbala Zenmuse L3 obsługuje wyłącznie L3. Użycie innego urządzenia może powodować drgania i błędy w funkcjach automatycznych.
Jak wydajny jest proces mapowania Zenmuse L3?
Jednym lotem można zebrać dane dla obszaru do 10 km², a dziennie nawet do 100 km², w zależności od wysokości lotu, zakładek, prędkości i warunków terenowych.
Jakie są typowe wysokości lotu i dokładność?
Przykładowa dokładność wynosi około 3 cm w pionie i 4 cm w poziomie przy 120 m, 3,5 cm w pionie i 5 cm w poziomie przy 150 m oraz 5 cm w pionie i 7,5 cm w poziomie przy 300 m.
Jak ulepszono funkcję Power Line Follow?
Zwiększono kąt widzenia, poprawiono stabilność wykrywania dzięki mniejszej plamce lasera i większemu zasięgowi oraz rozszerzono wysokości pracy dla linii przesyłowych i dystrybucyjnych.
Jakie typy misji obsługuje Zenmuse L3?
Zenmuse L3 obsługuje trasy Waypoint, Area i Linear, a także tryby Terrain Follow oraz Power Line Follow.
Czy dane chmury punktów w czasie rzeczywistym mają taką samą dokładność jak dane po przetworzeniu w DJI Terra?
Nie. Dane w czasie rzeczywistym służą głównie do podglądu i kontroli misji. Dokładne przetwarzanie należy wykonać w DJI Terra.
Czy do przetwarzania danych Zenmuse L3 w DJI Terra potrzebna jest licencja?
Przetwarzanie chmury punktów oraz funkcje zaawansowane są dostępne bezpłatnie w DJI Terra 5.1.0 i nowszych.
