DJI Dock 4 to automatyczna stacja dokująca dla dronów, współpracująca z DJI Matrice 5TD. Nowa generacja systemu drone-in-a-box zapewnia automatyczną wymianę akumulatorów w około 25 sekund, możliwość rozpoczęcia kolejnej misji po około 45 sekundach, lot do 59 minut, zaawansowaną termowizję, rozpoznawanie obiektów przez AI i rozwiązania wspierające bezpieczne operacje zdalne, w tym BVLOS. System jest przeznaczony m.in. do inspekcji infrastruktury, monitoringu obiektów, bezpieczeństwa publicznego i działań ratowniczych. Podane czasy i osiągi zależą od warunków testowych oraz konfiguracji.

DJI Dock 4 – specyfikacja techniczna stacji dokującej

DJI Matrice 5TD – specyfikacja techniczna drona

DJI Dock 4 – automatyczna wymiana akumulatorów w około 25 sekund

Najważniejszą nowością DJI Dock 4 jest automatyczna wymiana baterii drona bez oczekiwania na doładowanie akumulatora po zakończonym locie. Po wylądowaniu Matrice 5TD stacja zamyka pokrywę, pobiera zużyty akumulator, odkłada go do komory i instaluje naładowany akumulator. Wymiana trwa około 25 sekund, a minimalny czas między kolejnymi operacjami – około 45 sekund, licząc od lądowania do ponownego startu. Dzięki temu system jest przydatny przy seryjnych misjach inspekcyjnych, patrolach obiektów oraz działaniach wymagających szybkiej reakcji.

Dock ma cztery gniazda, lecz jednocześnie przechowuje maksymalnie trzy akumulatory, aby zapewnić miejsce do działania mechanizmu. W standardowych warunkach ładuje akumulator z 15 do 95% w około 27 minut w temperaturze 25°C; może równocześnie ładować dwie baterie. W razie zaniku zasilania sieciowego akumulatory w stacji mogą podtrzymać jej działanie. Do wymiany baterii po zaniku zasilania potrzeba co najmniej dwóch akumulatorów w komorach.

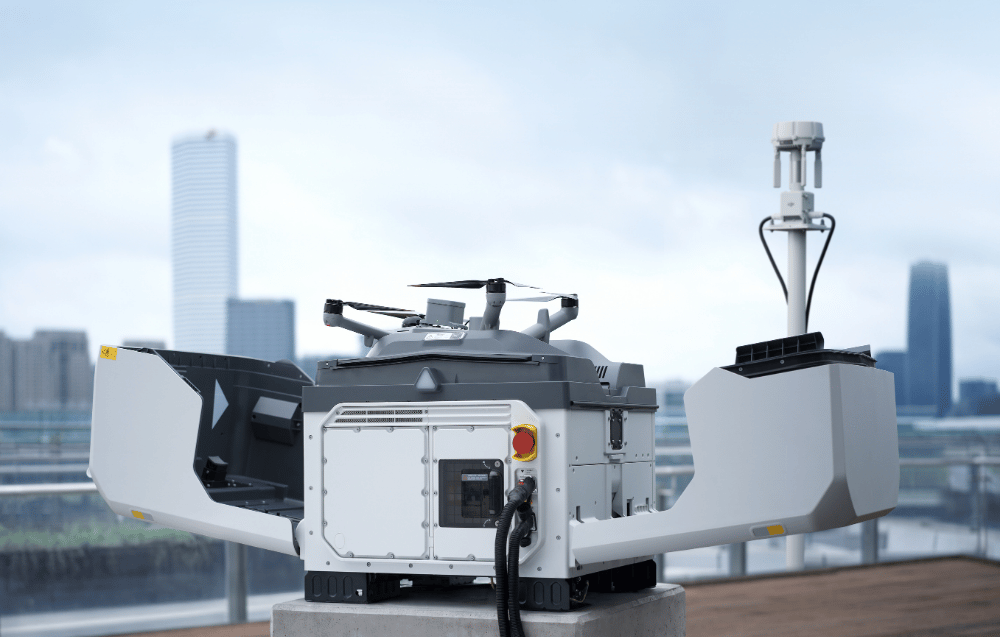

Stacja dokująca DJI Dock 4 do pracy w wymagających warunkach

Obudowa DJI Dock 4 ma klasę szczelności IP56 i pracuje w deklarowanym zakresie od −40°C do +50°C. Dron Matrice 5TD ma klasę IP55, system śmigieł z powłoką ograniczającą oblodzenie i odporność na wiatr do 12 m/s w określonych warunkach. Zintegrowany układ chłodzenia i ogrzewania nadzoruje warunki pracy akumulatorów. Wybór miejsca instalacji wymaga zapewnienia stabilnego zasilania, sieci, odpowiednich warunków terenowych oraz zgodności z przepisami dotyczącymi operacji dronowych.

DJI Matrice 5TD – kamery 50 MP, termowizja i dalmierz laserowy

DJI Matrice 5TD jest wielosensorowym dronem do automatycznych misji prowadzonych z DJI Dock 4. Jego kamery umożliwiają obserwację szerokiego obszaru, ocenę szczegółów z odległości, rejestrację obrazu termicznego i pomiar odległości. Taki zestaw wspiera monitoring infrastruktury energetycznej, bezpieczeństwo publiczne i inspekcje przemysłowe.

Trzy kamery światła widzialnego 50 MP

• Kamera szerokokątna: CMOS 1/0,98 cala, 50 MP, ekwiwalent ogniskowej 23,5 mm, migawka elektroniczna typu rolling shutter; do ogólnego monitoringu i dokumentowania obszaru.
• Średni teleobiektyw: CMOS 1/1,28 cala, 50 MP, 70 mm ekwiwalentu ogniskowej, zoom optyczny 3×; do obserwacji szczegółów z umiarkowanego dystansu.
• Superteleobiektyw: CMOS 1/1,5 cala, 50 MP, 252 mm ekwiwalentu ogniskowej, zoom 11× i hybrydowy do 176×; do dalekodystansowych inspekcji, w tym szczegółów instalacji.

Termowizja 1280 × 1024 i dalmierz do 3 km

Kamera termowizyjna ma natywną rozdzielczość 1280 × 1024 px, a w trybie superrozdzielczości pozwala uzyskać obraz 2560 × 2048 px. Jest użyteczna przy wykrywaniu anomalii termicznych w instalacjach energetycznych i przemysłowych oraz podczas działań poszukiwawczych. Skuteczność obserwacji zależy m.in. od odległości, wielkości celu i kontrastu temperaturowego. Dalmierz laserowy mierzy odległości do 3000 m w odpowiednich warunkach odbicia sygnału. Wbudowany iluminator NIR wspiera obserwację po zmroku.

Lot do 59 minut i szybkie dotarcie do miejsca zdarzenia

Matrice 5TD oferuje do 59 minut lotu, do 55 minut zawisu i prędkość do 21 m/s w trybie FlyTo. W sprzyjających warunkach dotarcie do miejsca oddalonego o 3 km może zająć mniej niż trzy minuty. Połączenie długiego czasu lotu z wymianą akumulatorów w Dock 4 zwiększa dostępność systemu do regularnych patroli. Parametry należy traktować jako wartości maksymalne – rzeczywista wydajność zależy od pogody, akcesoriów, prędkości i wymaganej rezerwy energii.

Akcesoria DJI Matrice 5TD – reflektor, głośnik i spadochron

Dron może jednocześnie przenosić do trzech kompatybilnych akcesoriów o łącznej masie do 450 g: głośnik DJI AS2D, reflektor DJI AL2D i spadochron DJI AP1. Umożliwia to konfigurację pod kątem ratownictwa, patroli nocnych, inspekcji i ograniczania ryzyka operacyjnego.

Wykrywanie przeszkód, FTS i bezpieczeństwo operacji BVLOS

Matrice 5TD łączy LiDAR, radar milimetrowy, kolorowe kamery wykrywania przeszkód oraz czujniki 3D IR. Układ wspomaga orientację przestrzenną i wykrywanie przeszkód podczas lotów w pobliżu infrastruktury. Nie eliminuje całkowicie ryzyka kolizji.

Dron obsługuje funkcje Remote ID, a według opisu produktu także wykrywanie identyfikatorów kompatybilnych dronów DJI w pobliżu (około 200 m). Taka funkcja nie zastępuje systemu kontroli przestrzeni powietrznej ani wykrywania wszystkich statków powietrznych.

FTS (Flight Termination System) to rozwiązanie służące do zakończenia lotu w określonych sytuacjach awaryjnych. W połączeniu ze spadochronem AP1 i odpowiednią konfiguracją system wspiera spełnianie wymagań operacji o podwyższonym ryzyku. DJI wskazuje klasy C5 i C6 w kontekście certyfikacji UE; sama klasa sprzętu nie stanowi automatycznego pozwolenia na wszystkie operacje BVLOS lub STS. Konieczna pozostaje analiza scenariusza operacji oraz spełnienie wymagań prawa.

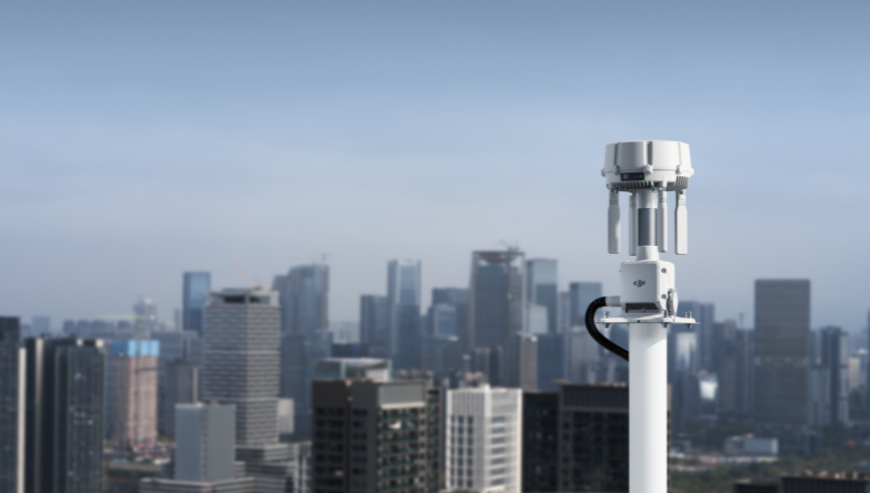

DJI O4 Ground Station – osobna stacja naziemna do DJI Dock 4

DJI Dock 4 wymaga połączenia z DJI O4 Ground Station. Urządzenie odpowiada za transmisję obrazu, funkcje stacji bazowej RTK, komunikację sieciową i przetwarzanie danych. Instalacja O4 Ground Station na odpowiedniej wysokości może poprawić widoczność radiową i elastyczność wdrożenia. Stację łączy się z Dock 4 przewodem Ethernet, który wykorzystuje technologię zasilania PoE.

System oferuje transmisję O4 Enterprise Enhanced, obsługę pasm sub-2 GHz tam, gdzie dopuszczają to przepisy, i wzmocnioną łączność komórkową 4G. Nie należy zakładać, że wszystkie pasma, eSIM lub funkcje roamingowe będą dostępne we wszystkich krajach. Miejsce montażu powinno być otwarte, pozbawione metalowych przesłon i potencjalnych źródeł zakłóceń.

DJI FlightHub 2 – zarządzanie zdalnymi misjami dronowymi

Oprogramowanie DJI FlightHub 2 służy do planowania lotów, zarządzania stacjami dokującymi, monitorowania misji i analizy materiałów. System może integrować dane z automatycznych patroli i inspekcji z szerszymi procesami przedsiębiorstwa.

• FlightHub 2: harmonogramy lotów, zarządzanie urządzeniami, obraz na żywo i dane misji.
• Drone as First Responder (DFR): wsparcie scenariuszy szybkiego kierowania drona do zdarzenia.
• FH Sync i OpenAPI: połączenia z narzędziami innych dostawców.
• Analyzer Pro: wsparcie analiz zmian i lokalizowania obiektów.
• DJI Enterprise App: konfiguracja, transmisja na żywo, zdalne działania, komunikaty, oznaczanie zdarzeń.
• FH Copilot: wsparcie AI w tworzeniu tras, przepływów pracy i analizowaniu danych; dostępność poszczególnych funkcji zależy od wersji usługi.

AI w Matrice 5TD – 17 typów rozpoznawanych obiektów

Pokładowy system AI potrafi rozpoznawać 17 typów obiektów, w tym m.in. ludzi, pojazdy, dym, ogień, wybrane zwierzęta, maszyny budowlane i obiekty związane z gospodarką wodną. Może to ułatwiać monitoring infrastruktury, kontrolę obiektów i przegląd materiału z misji. Działanie klasyfikacji zależy od warunków obserwacji.

FH Copilot – planowanie tras i automatyzacja

Wayline Copilot umożliwia tworzenie planów lotu na podstawie opisu zadania, np. rodzaju trasy, wysokości, prędkości i czynności wykonywanych przez kamerę. Workflow Copilot pomaga konfigurować powtarzalne przepływy operacyjne. Rozwijany zestaw funkcji obejmuje także wsparcie komend podczas misji oraz raportowania z wykorzystaniem AI. Zakres udostępnionych narzędzi należy sprawdzić w aktualnym wydaniu DJI FlightHub 2.

Integracje i wdrożenia lokalne

Ekosystem udostępnia interfejsy API i rozwiązania integracyjne, w tym MQTT, funkcje zdarzeniowe, logowanie SSO oraz wdrożenia FlightHub 2 On-Premises. W rozbudowanych sieciach stacji możliwe są instalacje wielowęzłowe, równoważenie obciążenia, kopie zapasowe i mechanizmy wysokiej dostępności.

DJI Dock 4 vs DJI Dock 3 – co zmieniło się w nowej generacji?

Najważniejsza różnica między DJI Dock 4 a Dock 3 to sposób przygotowania drona do następnej misji. Dock 4 automatycznie wymienia akumulator, podczas gdy Dock 3 opiera się na ładowaniu akumulatora znajdującego się w dronie. Nowa generacja oferuje także Matrice 5TD z wydajniejszymi kamerami, większym zoomem, nowym wyposażeniem wykrywania przeszkód i rozszerzonymi funkcjami AI. Wybór rozwiązania powinien zależeć od częstotliwości misji, wymagań obserwacyjnych i możliwości instalacji.

Czy warto wymienić DJI Dock 3 na Dock 4? Modernizacja jest uzasadniona przede wszystkim wtedy, gdy liczą się częste loty z krótkimi przerwami, wyższa jakość termowizji, większy zasięg obserwacji i dodatkowe funkcje AI. Sprawny Dock 3 nadal może być właściwym wyborem do rutynowych misji – szczególnie gdy istotna jest mobilna instalacja systemu.

Zastosowania DJI Dock 4 i Matrice 5TD
